活塞銷與連桿襯套的鉸配技術要求與方法
發布時間：2023-05-21瀏覽次數： 162
柴油發電機組維修更換活塞銷時，應選配連桿襯套，如襯套磨損過薄，則應更換新襯套。襯套與連桿小內徑的配合，應有0.04～0.10mm的過盈量。那么活塞銷與連桿襯套應該怎么鉸配？下面跟江蘇星光動力小編來看看活塞銷與連桿襯套的鉸配。
（1）技術要求
①配合間隙 汽油機，在常溫下有0.003～0.010mm的微量間隙；柴油機，在常溫下有0.02～0.12mm的間隙。
②接觸面積 不小于75％。其間隙過大、過小，接觸面積過小的危害與活塞銷、銷座孔間間隙過大、過小，接觸面積過小的危害相同。活塞銷與連桿襯套的正確配合，是通過鉸削來實現的。
（2）連桿襯套的鉸配 連桿襯套的鉸配步驟與活塞銷座孔的鉸配步驟相似。
①選擇鉸刀
根據活塞銷實際尺寸選擇鉸刀，將鉸刀夾入虎鉗與鉗口平面垂直。
②調整鉸刀
把連桿小端套入鉸刀內，一手托住連桿的大端，一手壓小端，以刀刃能露出襯套上平面3～5mm為第一刀的鉸削量。鉸刀的調整量，以旋轉螺母60°～90°為宜。如鉸削量過大或過小，都會使連桿在鉸削過程中擺動，鉸出?？不蚶瓤?。
③鉸削

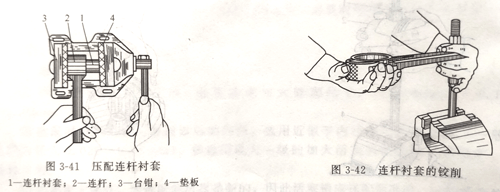

鉸削時，一手把住連桿大端，并均勻用力撥轉，一手把持小端，并向下施壓力進行鉸削。鉸削中應保持連桿與鉸刀成直角，以免鉸偏（圖3-42）。調一次刀餃到底后，再將連桿翻面鉸一次，以免鉸成錐形。當襯套下平面與刀刃下方向平齊時，應下壓連桿小頭，使襯套從鉸刀下方脫出，以免起棱。
④試配
在鉸削時應經常用活塞銷試配，以防鉸大。當鉸削到用手掌的力能將銷子推人襯套1／3～2／3時，應停止餃削，此時，可將銷子壓入或用木錘打入襯套內（打時要防止銷子傾斜），并夾持在虎鉗上左右往復撥轉連桿，然后壓出銷子，查看襯套的接觸情況。
刮配根據活塞銷與連桿襯套的接觸面和松緊情況，用刮刀加以修刮。修刮后，應達到各機說明書上的要求。

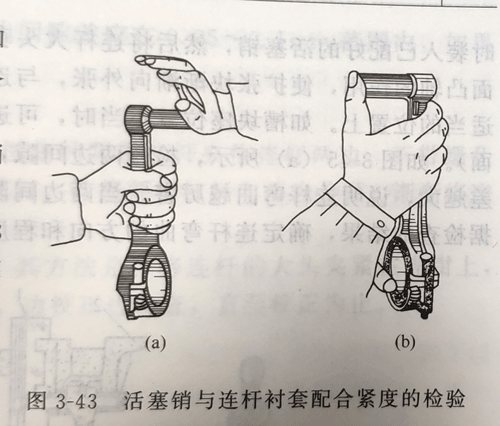

對柴油發電機而言，一般的檢驗方法是：將活塞銷涂以機油，能用手掌的力量把活塞銷推入連桿襯套，并且沒有間隙的感覺，則認為松緊度為合適［圖3-43（a）］。對汽油機而言，一般的檢驗方法是：將活塞銷涂以機油，能用大拇指的力量把活塞銷推入連桿襯套，并且沒有間隙的感覺，則認為松緊度為合適［圖3-43（b）］；接觸面積在75％以上，并且接觸點分布均勻，輕重一致，則認為接觸面符合要求。
⑤刮配
根據活塞銷與連桿襯套的接觸面和松緊情況，用刮刀加以修刮。修刮后，應達到各機說明書上的要求。
對柴油發電機組而言，一般的檢驗方法是：將活塞銷涂以機油，能用手掌的力量把活塞銷推入連桿襯套，并且沒有間隙的感覺，則認為松緊度為合適［圖3-43（a）］。對汽油機而言，一般的檢驗方法是：將活塞銷涂以機油，能用大拇指的力量把活塞銷推入連桿襯套，并且沒有間隙的感覺，則認為松緊度為合適［圖3-43（b）］；接觸面積在75％以上，并且接觸點分布均勻，輕重一致，則認為接觸面符合要求。
以上是盛欣發電機租賃關于【活塞銷與連桿襯套的鉸配技術要求與方法】的分析。
